XR 스튜디오 LED전광판 설치 사례를 살펴보고 볼륨기술을 이용한 비디오월을 설치할 때, LED전광판의 사양을 어떻게 설계해야 하는지 알아보겠습니다. 이때, 재생률의 기본값은 7680Hz로 설정하고 프레임 속도는 60~120Hz로 설정해서 설명해 드리겠습니다.
목차
볼륨 기술을 이용한 XR 스튜디오 비디오월
볼륨 기술은 영화 '만달로리안'에서 최초로 사용한 기술로 영화 촬영 시 필요한 영화 배경을 영상이나 이미지로 제작하여 비디오월에 송출하여 시간과 비용을 절약하는 기술입니다. 이때, 비디오월에 이미지는 사실적인 환경과 배경을 만들어 내야 하기 때문에 무아레 현상, 플리커 현상 등이 나타나서는 안됩니다. 그렇기 때문에 재생률과 프레임속도를 최대치로 끌어올려야 합니다.
그래서 볼륨 기술을 이용한 XR 스튜디오의 기본 재생률은 7,680Hz 이며, 프레임 속도는 60Hz 이상이 되어야 합니다. 또한 HDR기능을 추가하여 현장감 있는 색상을 표출해야 합니다.
(* HDR_High Dynamic Range : 고 다양성 범위. 즉, 밝기의 범위를 확장시킨다는 의미. 어두운 부분은 더 어둡게 밝은 부분은 더 밝게 밝기의 범위를 확장시켜 실제 눈으로 보는 것과 같은 생동감 있는 이미지를 표출하는 기술.)
XR 스튜디오 사례
위의 사진의 XR스튜디오는 고객의 요청에 의해 벽면과 바닥을 XR전용 LED전광판으로 주문 제작하여 시공한 사례입니다. 이 스튜디오에 설치한 비디오월과 바닥 LED전광판의 사양은 다음과 같습니다.
LED Wall Screen
- 픽셀 피치 : 1.56mm
- 캐비닛 사이즈(w × h) : 600mm × 337.5mm
- 모듈 사이즈(w × h) : 300mm × 168.75mm
- 모듈 해상도( (w × h) : 192 × 108
- 재생률 : 7680Hz
- 스캔 모드 : 1/32 scan
- LED : Nationstar Black LEDs SMD1212
- Driver IC : MBI5264
- Receiving Card : Novastar A10Pro
Floor LED Screen
- 픽셀 피치 : 2.976mm
- 캐비닛 사이즈(w × h) : 500mm × 500mm
- 모듈 사이즈(w × h) : 250mm × 250mm
- 모듈 해상도( (w × h) : 84 × 84
- 재생률 : 7680Hz
- 스캔 모드 : 1/14 scan
- LED : Nationstar Black LEDs SMD1415
- Driver IC : MBI5264
- Receiving Card : Novastar A10 Pro
XR 스튜디오 설계 내용
이 XR 스튜디오의 비디오월 총크기는 가로 12,000mm 높이 3,375mm이며, 해상도는 7680 × 2160입니다. 그리고 바닥 스크린 사이즈는 총 5,000mm × 5,000mm이며, 해상도는 1680 × 1680입니다.
아래의 사진은 XR스튜디오 비디오월에 사용된 모듈입니다. 픽셀 피치 1.56mm이며, MBI5264 드라이버 IC를 사용했으며, 드라이버 IC 수량은 126EA입니다. 스캔 속도는 1/32 스캔으로 드라이버 IC 최소 수량 계산법으로 계산할 경우, 최소 121.5개의 드라이버 IC가 필요합니다. 스캔 속도에 따른 드라이버 IC 수량을 계산하는 방법을 알고 싶으시다면 아래의 링크를 이용해 주세요.
아래의 링크는 LED모듈에서 스캔 속도에 따른 드라이버 IC 수량 구하는 방법을 설명한 블로그 링크입니다.

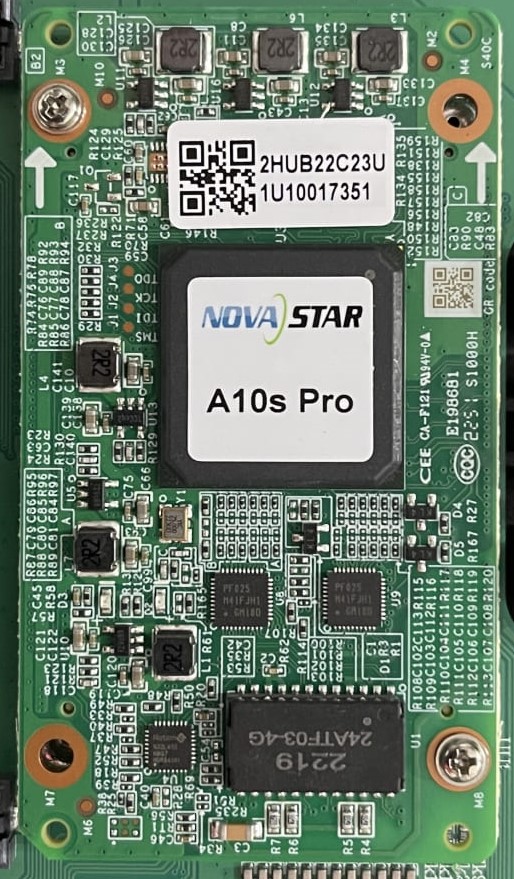

아래의 사진은 XR스튜디오에서 사용된 리시빙 카드입니다. 제품명은 '노바스타 A10s pro' 제품입니다. 이 제품은 HDR기능을 구현하며, 재생률을 7680Hz로 구현하기 위해 꼭 필요한 리시빙 카드입니다. HDR기능은 노바스타 A8 이상부터 구현 가능합니다.
XR스튜디오에서 사용할 LED전광판을 설계할 때에는 재생률은 7680Hz로 설계하며, 필요에 따라 프레임 속도는 최소 60Hz, 최대 120Hz까지 설계합니다. 그리고 스캔 속도는 가능한 최대한 낮게 설계해야 성능이 좋은 비디오월을 구현할 수 있습니다. 일반적으로 회의실에서 사용하는 LED전광판의 경우, 픽셀 피치 1.56mm로 설계할 때에는 스캔 속도를 1/64 scan으로 설계하지만 XR에서는 1/32 scan이하로 설계합니다. 만약, 픽셀 피치 2.5mm의 경우는 1/16 scan 이하로 설계합니다. 그리고 프로세서도 XR전용 프로세서를 사용합니다. 하지만 이러한 모든 조건을 맞춰서 설계할 경우, 비용적인 부담이 커집니다. 그래서 일반 스튜디오 비디오월의 경우, 재생률만 7680Hz까지 올려서 플리커 현상이 나타나지 않게 설계하고 프로세서와 스캔 모드는 일반으로 하는 경우가 많습니다.
만약, 재생률만 올려서 설계를 한다면 비용의 차이는 대략 일반보다 크게 올라가지 않습니다. 하지만 XR전용으로 설계하게 되면 일반 설계 내역보다 비용 차이가 많이 커집니다. 그렇기 때문에 비디오월의 사용 목적을 명확히 하여 비용을 줄이시는 것이 좋습니다.
아래의 사진은 바닥에서 사용하는 LED전광판 사진입니다. XR전용으로 제작한 바닥 스크린의 경우, 위의 비디오월과 같이 재생률을 7680Hz 올렸으며, 드라이버 IC와 리시빙카드도 같은 제품을 사용했습니다.
아래의 사진은 라운드 형태로 설치된 비디오 월입니다. 이때, 사용된 LED전광판은 각도 캐비닛을 사용하여 제작하였습니다. 각도캐비닛의 장점은 캐비닛에 각도기를 포함하여 원하는 각도를 설정하여 연결하면 라운드 형태로 비디오월을 설치할 수 있습니다. 하지만 일반 캐비닛보다 비싸다는 단점이 있습니다.
XR스튜디오에서 사용하는 비디오월 제작 사양에 대해 알아보았습니다. LED월이나 바닥 LED는 사용 용도에 따라 성능을 어떻게 올릴 것인지가 결정됩니다. 무조건 사양을 좋게 한다고 좋은 것이 아니라 상황에 맞게 설계하는 것이 중요합니다. 성능을 올리고 싶지만 자본이 부족하다면, 기본적인 구성만 갖춰놓고 추후에 부품을 교체해서 성능을 올리는 방법도 하나의 방법일 수도 있습니다.
LED전광판에 대해 자세히 알아보고 싶으시다면, 아래의 아이디플랜 홈페이지 주소 링크를 클릭하시거나 아래의 이메일로 문의하세요.
